Especificaciones

Especificaciones generales

Normas
Audiómetro	Audiómetro Tonal: IEC-60645 Tipo 4
Seguridad	IEC-60601-1 – Clase I – partes aplicables del tipo BF
CEM	IEC-60601-1-2 2007

Calibración
Conducción aérea	TDH-39 – ISO389-1 1998
Conducción ósea (OP)	B-71 – ISO 389-3 1994
Inserción (OP)	Eartone ER-3A/3C – ISO 389-2 1994
Transductores	TDH-39 (fuerza estática de la vincha 4,5N ± 0,5N) B-71 (fuerza estática de la vincha 5,4N ± 0,5N) (opcional) Generación de sonido por vía aérea del vibrador: ver British Journal of Acoustics, 1980, páginas 73 a 75. Efecto de distorsión armónica sobre los umbrales. Ver Journal of the Acoustical Society of America 136, EL96 (2014); doi: 10.1121/1.4885771 E.A.R Tone 3A/5A (opcional)
Pulsador de respuesta de paciente	No dispone
Monitor	No dispone

Estimulación
Niveles y frecuencias conducción aérea (Tono Puro)	Mínimos: (dBHL): -10 (125Hz a 8000Hz) Máximos: (dBHL): 80 (125Hz); 100 (250Hz); 115 (500Hz); 120 (750Hz a 4000Hz) y 110 (6000Hz y 8000Hz).
Niveles y frecuencias conducción osea (Tono Puro)	Máximos: (dBHL): 40 (25Hz); 60 (500Hz); 70 (750Hz y 1000Hz); 80dB (1500Hz a 3000Hz); 75 (4000Hz) y 50 (6000Hz).
Tono modulado	NO dispone
Enmascaramiento	NO dispone
Selección de frecuencia	Manual
Selección de niveles	Manual, en pasos de 5 dB
Logoaudiometría	NO dispone
Señales externas	NO dispone
Campo libre	NO dispone
Almacenamiento interno (OPCIONAL)	50 audiometrías
Conectores de datos	1 conector USB B (compatible USB 2.0 o superior)
Dispositivos compatibles en conector de datos	PC estándar, notebook. Requiere software y driver LADIE. OPCIONAL CONEXIÓN A PC
Especificaciones en conectores de entrada de señal	NO dispone de conectores de entrada
Especificaciones en conectores de salida de señal	Derecha e Izquierda	7Vrms @ 10 Ohms de carga 125-8000Hz -3dB
	Ósea	7Vrms @ 10 Ohms de carga 125-8000Hz -3dB
	Respuesta en Frecuencia Salida Frecuencia [Hz] Linealidad [dB] Vía Aérea TDH-39 125-4000 +2 / -2 4000-6300 +1 / -1 Vía Ósea B-71 250-4000 +12 / -12
Pantalla	LCD alfanumérica 8 x 2
Compatibilidad con Software	LADIE SGA (OPCIONAL)
Tiempo de Calentamiento	5 minutos
Condiciones de funcionamiento	Temperatura: 15ºC – 40ºC Humedad: 5% - 90%. Presión: 98 a 104 kPa
Dimensiones	23 cm de ancho x 19 cm de profundidad x 6 cm de alto
Peso (sin accesorios)	2,5 kg

Accesorios
Incluidos	• Vía aérea completa • Fuente de alimentación Externa • Manual de Uso del Audiómetro AD-101
Opcionales	• Vía Osea completa + Firmware de Vía Osea: OPCIONAL AD-101-VO • Auriculares de Inserción E.A.R. Tone + Firmware OPCIONAL AD-16-INS • Firmware de conexión a PC + software LADIE SGA OPCIONAL (AD-101-PC) • Firmware de almacenamiento en memoria OPCIONAL AD-101-AI

Alimentación
Fuente de alimentación	Suministrada con el equipo 220V (±10%) – 50/60Hz

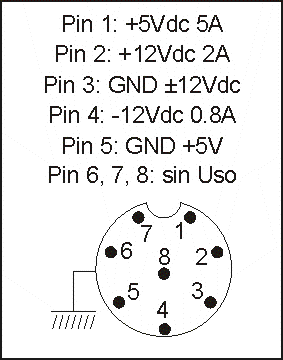

Equipo	Debe utilizarse exclusivamente la fuente suministrada. Tensión y corriente máxima: +12Vcc – 300mA, -12Vcc – 300mA +5Vcc – 100mA.
Transporte y almacenamiento
