Descripción del equipo

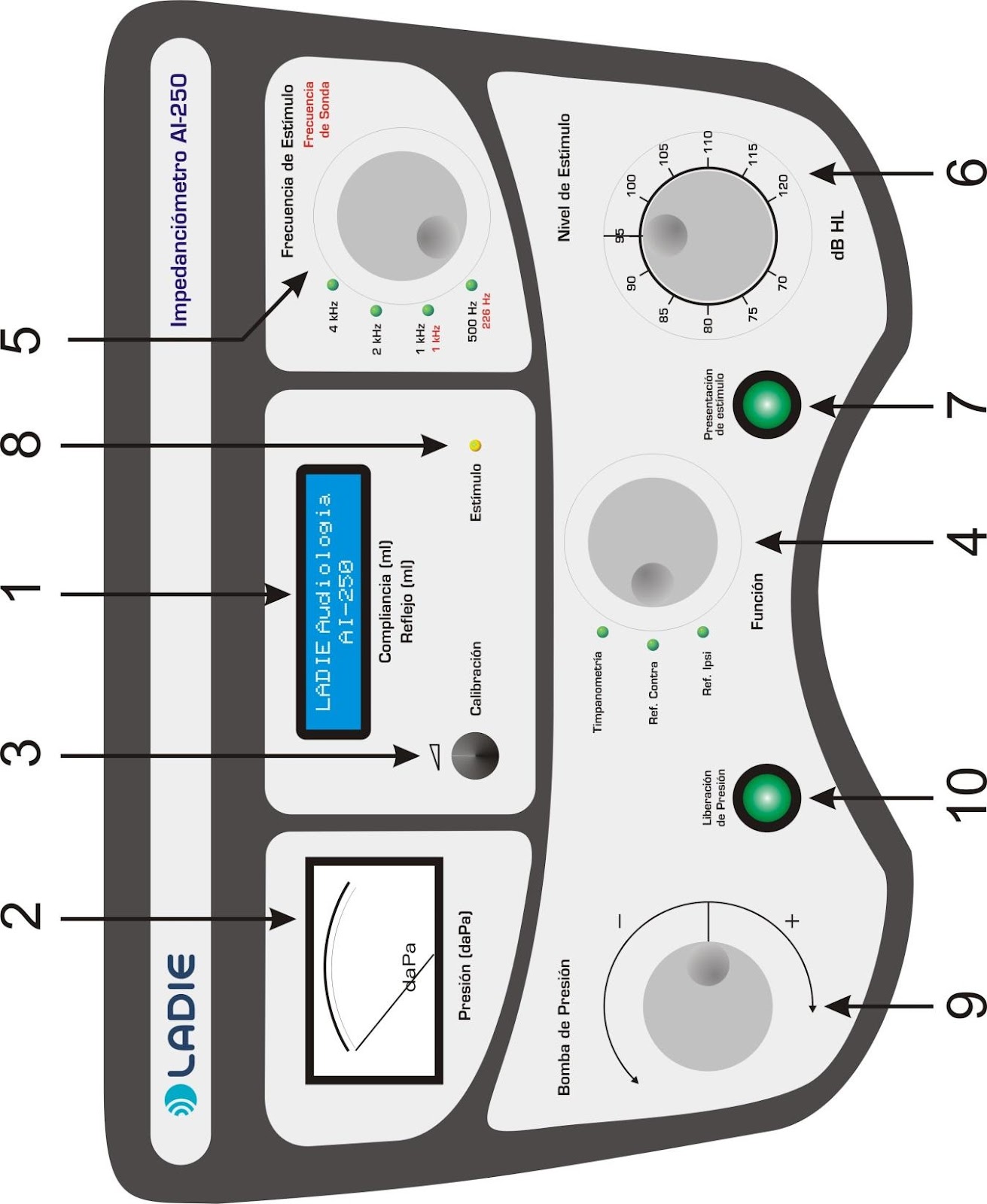

Panel frontal​

Panel frontal

1. Pantalla de cristal líquido​

En esta pantalla se indican varios parámetros que dependen de la prueba que se esté realizando, lo cual se verá más adelante. El mensaje de bienvenida permanece algunos segundos, luego de lo cual desaparece y puede comenzarse a usar el equipo.

2. “Presión (daPa)” (Manovacuómetro o Instrumento medidor de presiones)​

Indica la presión generada en el oído externo (conducto auditivo) del paciente por medio de la bomba de presión del impedanciómetro. Esta presión puede ser mayor que la atmosférica (valores positivos) o menor que la misma (valores negativos). Cuando es cero, significa que el conducto del paciente posee la misma presión que la ambiental o atmosférica. La unidad de medida es el deca pascal, la cual se expresa con la abreviatura “daPa” (normalización internacional). Un (1) daPa es equivalente a la antigua unidad de un (1) milímetro de agua.

3. “Calibración” (Control para la calibración del sistema de medición de compliancias)​

Permite el ajuste de la compliancia estática determinada por la cavidad de calibración. Este control debe ser utilizado ÚNICAMENTE para la calibración del sistema de medición de la compliancias cuando sea necesario, lo cual se describe más adelante.

4. “Función” (Selector de Función)​

Posee 3 posiciones, cuyas funciones son:

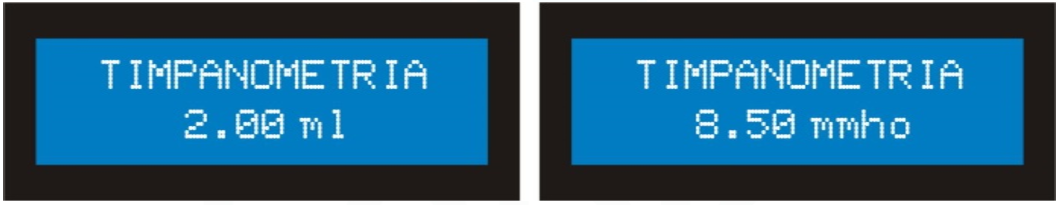

  • "Timpanometría": En esta posición el equipo mide continuamente la compliancia del oído del paciente (cuando la sonda está correctamente colocada en el conducto). Si la sonda está colocada en una cavidad rígida, como por ejemplo la cavidad de calibración, medirá el volumen correspondiente a dicha cavidad, si esta se encuentra dentro del rango de medición del equipo. Display con timpanometría La indicación del display dependerá de cómo y dónde esté colocada la sonda. Por ejemplo, si la sonda no es introducida en ninguna cavidad (queda abierta al aire libre) o bien están tapados los conductos de la misma con algún elemento como por ejemplo cera, el display indicará “Probeta Abierta o Tapada” como se indica en la Figura 4.1.2.
